XTP II CrossPoint 1600 模塊化數字矩陣切換器能夠提供高性能的視頻和音頻切換，并具有面向未來集成解決方案的雙向控制和以太網擴展功能。其 50  Gbps 的數字背板可輕松地支持 8K 視頻格式的數據速率需求。為了簡化集成，一系列完整的 XTP? 輸入和輸出板可通過單根 CATx 電纜或光纖提供本地連接以及延長信號的傳輸能力。該矩陣切換器符合 HDCP 標準，并包括許多易于集成的特性，如 EDID 管理器 (EDID Minder?)、密鑰管理器 (Key Minder?) 和以太網  RS-232 插入。XTP II CrossPoint 1600 可配置為更高 16x16 的輸入/輸出尺寸，適用于需要更好的切換速度和可靠性，并帶有系統監視和控制功能的專業視音頻環境。

XTP II CrossPoint? 矩陣切換器是 XTP 系統的核心組件，可將 4K 視頻信號傳輸至本地及遠程終端設備。50  Gbps 的數字背板確保完全兼容目前所使用的更高視頻分辨率，如帶 4:4:4 色度取樣的 4K/60，同時也為未來的新信號格式提供了升級途徑。模塊化設計能根據應用需求定制視音頻系統，可選的輸入和輸出板提供了 HDMI、DVI、模擬視頻和音頻信號的本地分配，并對來自或發送至遠端 XTP 發送器和接收器的信號進行長距離傳輸。每個 XTP 板都是可熱插拔的，所以矩陣切換器無需中斷信號路由即可進行維護或重新配置?？罩玫陌蹇ú宀圻€能保留用于未來的系統擴展。

采用 XTP  II CrossPoint 1600 的 XTP Systems? 還能提供廣泛的音頻信號路由和管理功能， 包括同時集成模擬立體聲音頻和數字 HDMI 音頻信號、HDMI 音頻加嵌和解嵌以及音頻分離。此外，它還通過與傳輸 4K 視頻和音頻信號的同一根光纖或 CATx 屏蔽電纜來延長以太網以及 RS-232 和紅外信號。多路信號使用一根電纜傳輸，能夠簡化設備的操作和控制、精簡電纜結構及減少額外的網絡節點需求。

XTP CP Fiber 4K 輸入/輸出矩陣板提供行業標準 LC 型連接，并提供兩種格式：多模和單模。MM 型號支持 OM4 多模光纖，一般用在中等距離傳輸?shù)慕ㄖ蛟O(shè)施內。SM 型號支持單模光纖，具有極長距離的傳輸能力。

在使用雙絞線電纜架構的 XTP Systems 中，可通過單根 CATx 屏蔽電纜將 4K 視頻、音頻、控制和以太網信號傳輸至 100 m (330') 遠的距離。Extron 建議使用 Extron 經驗證的 XTP  DTP 24 屏蔽雙絞線電纜、RJ-45 屏蔽插頭和耦合器，能夠提供更佳的信號傳輸性能。XTP DTP 24 電纜高達 475 MHz，采用 SF/UTP 設計，4 根非屏蔽 24 AWG 雙絞線導體包裹在整體編織網和鋁箔屏蔽層內，提供了出色的性能表現和抗噪能力。

只需點擊鼠標即能進行系統設計

在線 XTP 系統配置器為完整的系統設計提供了便利性。只需點擊幾下鼠標，XTP 系統就會從一個空的矩陣切換器機箱變成一個包括延長器、附件和電纜的完整設計。XTP 系統配置器能為 XTP CrossPoint 生成一個配置好的自定義產品編號，并將所有選定的部件編入到一個設備清單內。該工具還提供可打印的材料清單、價格以及報價提交等功能。確認并收到訂單后，隨附的 XTP 系統配置軟件讓您開箱就能輕松地進行安裝和配置。

易于設置和配置

XTP Systems 提供方便、易于使用的控制軟件，可對視音頻系統進行配置、監視和操作。多種功能有助于簡化系統的配置和操作，還包括許多 Extron 矩陣切換器通用的特性，如輸入/輸出存儲預設和 QS-FPC? - 帶三色背光按鍵的快速切換前面板控制器。

為了增強及簡化數字與模擬視音頻設備的集成，矩陣切換器采用了兩項 Extron 技術：EDID 管理器 (EDID Minder) 和密鑰管理器 (Key Minder)。EDID Minder 可自動地管理所有已連接輸入信號源之間的 EDID 通信。該技術可將來自任意顯示設備的 EDID 或預先存儲的可選 EDID 信息分配至任意一路輸入。通過與所有的信號源保持持續的 EDID 通信，EDID Minder 確保了信號源能正常開機并可靠地輸出內容至顯示設備。對于內容受保護的 HDMI 信號，Key Minder 可在輸入和輸出設備之間驗證并保持持續的 HDCP 加密，確保實現快速、可靠的切換，并可將一路源信號同時分配至一個或多個顯示設備。如果一路 HDCP 加密信號被路由至一個不符合標準的顯示設備，終端設備即會輸出全屏綠色信號，可以從視覺上立刻確認被保護內容無法在此顯示設備上顯示。

使用隨附的軟件可輕松地設置所有設備的 EDID 通信。該軟件提供對矩陣切換器和遠程 XTP 終端的完整查看，有助于通過計算機對所有的 XTP 設備進行控制及實時的狀態監視。

系統監視和控制

XTP II CrossPoint 1600 可通過 RS-232、以太網和前面板上的 USB 端口進行控制。XTP Systems 能夠通過同一根電纜傳輸視音頻和控制信號，從而為整個系統控制提供了很大的靈活性。還可將來自控制系統的雙向 RS-232 信號插入到矩陣切換器的以太網端口，對連接至 XTP 發送器和接收器的遠端設備進行 RS-232 控制。

XTP 輸入/輸出矩陣板、發送器和接收器都具有雙向 RS-232 和紅外插入端口。這些插入端口使控制系統能將紅外信號插入到 XTP 輸入板。而后信號再與 XTP 發送器連接來控制信號源。同樣地，控制系統也可向 XTP 輸出板插入 RS-232 信號，轉而通過 XTP 接收器支持顯示設備。所有這些靈活的系統控制功能通過傳輸控制以及視音頻和以太網信號的同一根電纜來實現。這就簡化了布線結構，并減少了系統成本和人工費用。

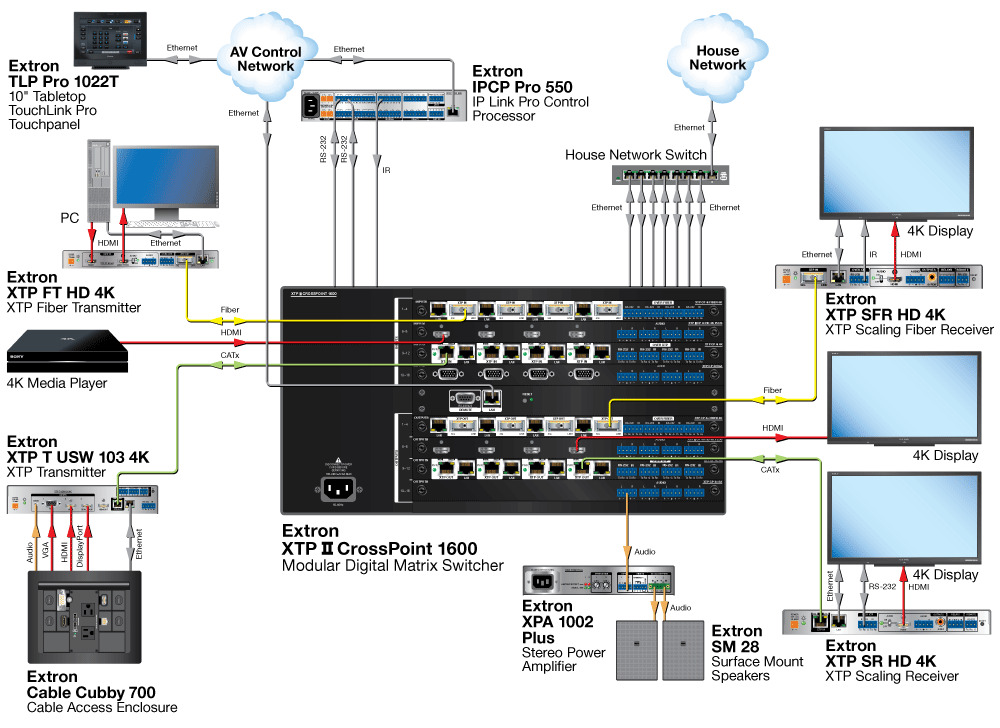

以太網擴展功能，擴大了網絡接入和視音頻設備控制范圍

XTP 延長器和 XTP 輸入/輸出矩陣板上的每個 XTP RJ-45 或 LC 型連接器旁都會同時配有一個以太網接口，提供了集中式 10/100 以太網通信。這些端口可通過同一根電纜將以太網信號從矩陣切換器延伸至遠程終端，無需提供額外的網絡接口或切換器。例如，信號源端的藍光播放器可接收來自房間局域網的因特網信號，此局域網與 XTP 輸入板上的以太網端口相連接。控制系統的獨立局域網可通過 XTP 輸出板上的以太網接口來控制遠端顯示設備。以太網提供了與網絡或因特網之間的高速數據鏈接，可方便、快速地訪問網頁或其它網絡資源。

XTP 輸入/輸出矩陣板上的以太網接口還可連接至支持系統控制和網絡接入的內部共享局域網。這樣就可將控制系統設備放置在遠程端終位置。這項將以太網擴展至遠端位置的能力提供了很大的靈活性，能根據用戶的需求和 IT 策略來設置設施內的局域網接入。

供電功能

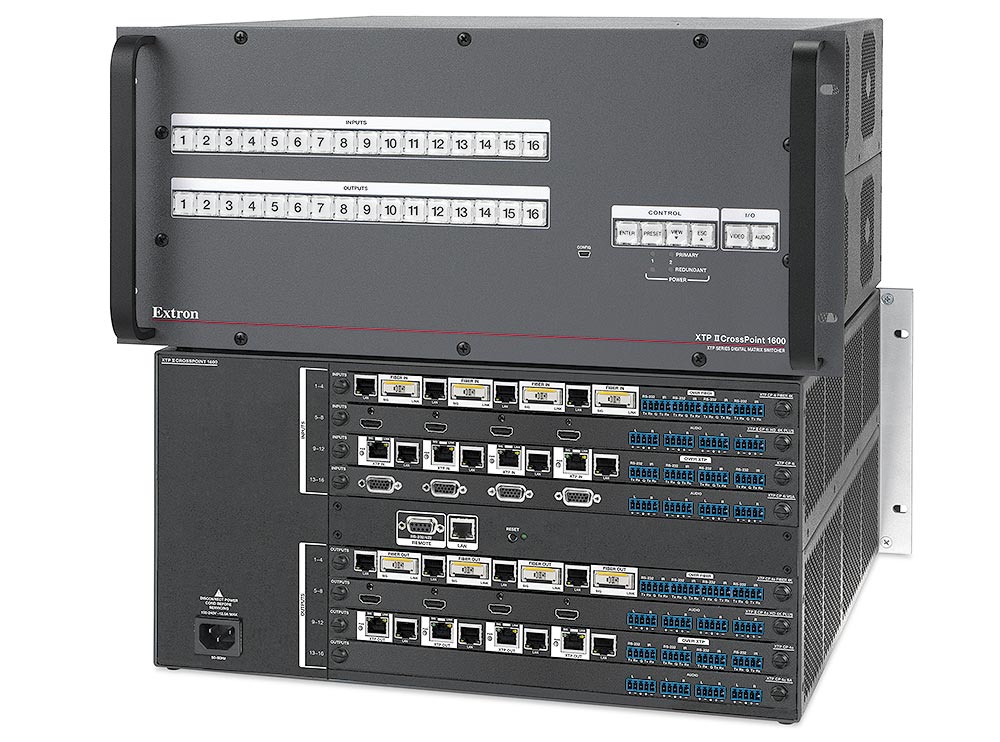

XTP II CrossPoint 1600 容納在一個可機架安裝的 5U 機箱內，提供可選的冗余電源，確保了在關鍵任務安裝環境中連續可靠的運行。為了簡化系統安裝，矩陣切換器能通過同一根傳輸 4K 視頻、音頻、RS-232 和紅外控制及以太網信號的電纜為部分 XTP 雙絞線設備遠程供電。使用同一根 CATx 屏蔽電纜傳輸視音頻、控制信號和電源可簡化端終設備的集成。

XTP II CrossPoint 1600 采用可熱插拔的模塊化組件、眾多的 XTP 輸入/輸出矩陣板和延長器以及先進的 24/7 全天候系統監視和控制，適用于在更關鍵任務應用環境提供連續、無故障的運行。

特性

輸入/輸出尺寸從 4x4 至 16x16 不等 — 系統配置能靈活地匹配多種中小型安裝環境，并提供真正適用于未來的系統升級途徑。

50 Gbps 的數字背板可支持未來的 8K 視頻 — 超出最高分辨率視頻格式的數據速率需求，包括每色 16 位、4:4:4 色度取樣的 4K/60 信號。它確保了視頻信號的無損切換和分配，同時能保持信號的完整性，可滿足要求更嚴苛的 4K 視頻環境的需求。

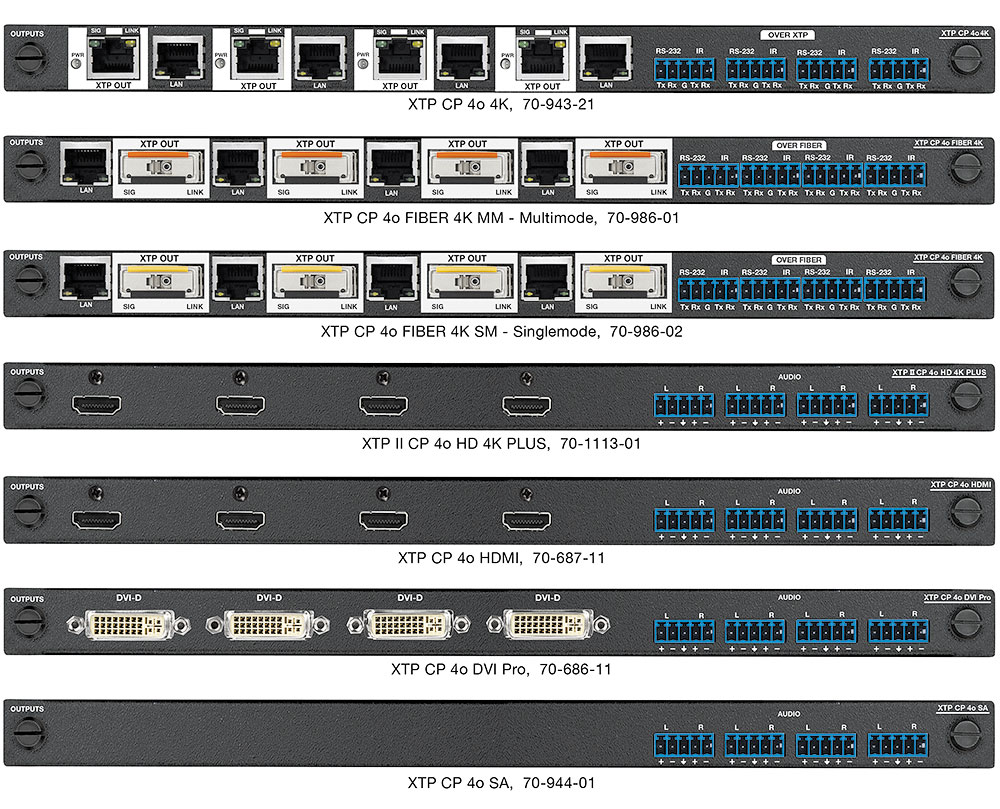

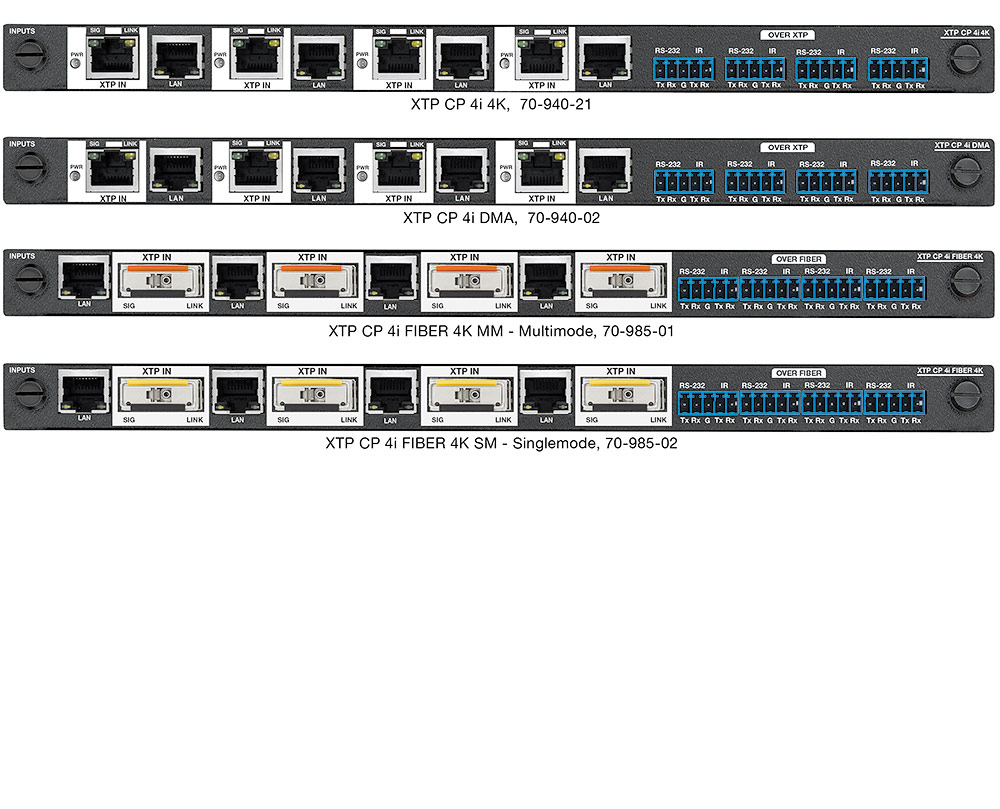

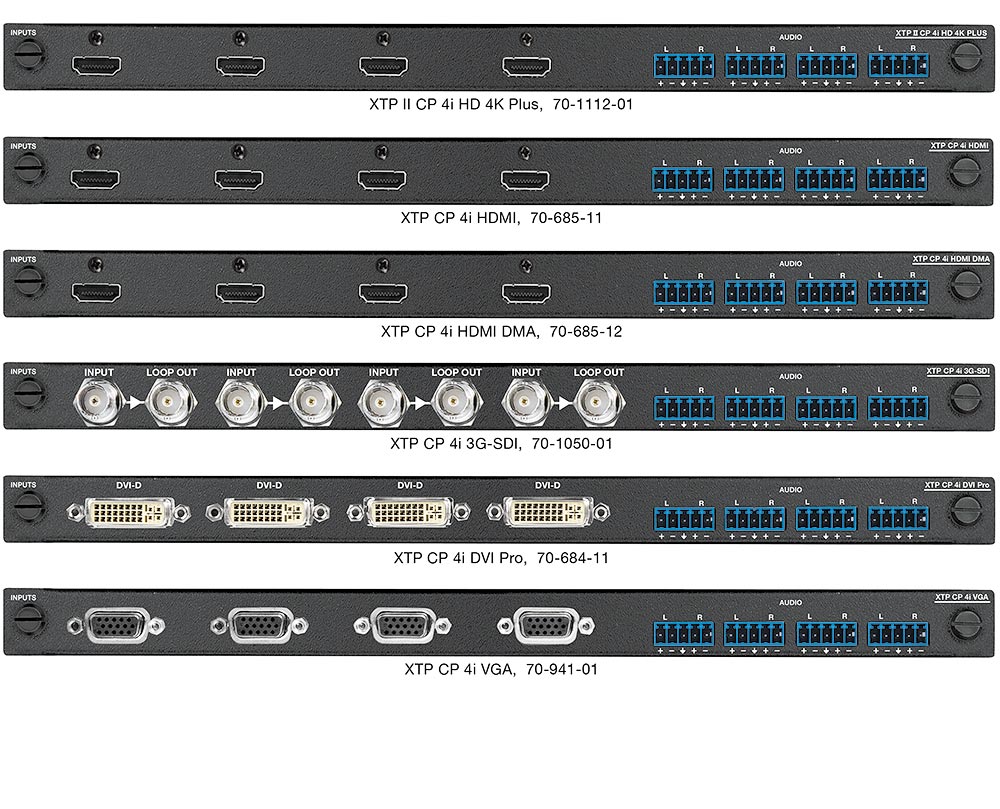

豐富的本地、雙絞線和光纖輸入/輸出矩陣板可供選擇 — 各種輸入/輸出板提供了多種信號類型和格式的集成，能進行系統定制以適用于多種不同的應用環境。

支持來自以太網控制端口的 RS -232 插入 — 通過矩陣切換器的以太網端口對所有遠端位置進行系統電平設備控制，這樣無需額外的電纜就能對終端和連接的設備提供全面的控制。

為部分 XTP 雙絞線發送器和接收器遠程供電 — 為了簡化安裝，XTP CrossPoint 矩陣切換器可以通過同一根傳輸視音頻信號的 CATx 電纜為部分 XTP 發送器和接收器遠程供電。這就減少了為遠端 XTP 設備單獨供電的需求。

音頻分離 — 能夠?qū)⑶度氲囊纛l信號與矩陣切換器內相對應的視頻信號分離，從而將來自一個信號源的兩通道 PCM 音頻和視頻信號路由到不同的終端設備。

模塊化、可現場升級和熱插拔的設計 — 提供了很大的靈活性、可擴展性和經濟性，使用戶能夠根據自己的系統需求選擇合適的配置。可以在任何時間添加額外的輸入和輸出板，用于輕松快速地升級或擴展?？蔁岵灏谓M件使用戶無需將切換器斷電即可在任何時間更換輸入/輸出板。在需要不間斷系統運行的關鍵任務環境中，這點尤為重要。

支持 HDMI 2.0b 參數標準，包括高達 18 Gbps 的數據速率、HDR、高達 12 位的色深、3D 和高清無損的音頻格式

支持 HDR – 高動態范圍視頻 — 提供了 HDR 視頻所需的視頻帶寬、色深和元數據交換功能，能夠?qū)崿F(xiàn)更大的對比范圍和更寬廣的色域。

符合 HDCP 2.2 標準 — 確保內容受保護媒體的正常顯示，以及與其它符合 HDCP 標準的設備之間的互通性。

用戶可選擇的 HDCP 授權 — 各路輸入既可設置為符合 HDCP 標準，也可設置為不符合 HDCP 標準，對于信號源來說，當其連接至符合 HDCP 標準的設備時會自動對所有內容加密，這個功能就顯得非常有用。受保護內容在非 HDCP 模式時不予路由。

SpeedSwitch? 技術為 HDCP 加密內容提供了超快的切換速度

SD Pro 處理技術可對標清視頻進行去隔行處理 — SD Pro 處理技術可對 480i 和 576i 信號進行去隔行處理，無需額外的圖像解析度轉換器即能與具有 HDMI 和 DVI 功能的顯示設備相兼容。

 EDID 管理 — 通過 XTP System Configuration 軟件訪問 EDID Minder，用于設置視頻輸入 EDID、捕獲來自連接顯示設備的 EDID 或上傳定制的 EDID 文件。正確的 EDID 管理確保信號源和顯示設備能輕松地集成至系統中，從而實現優化的系統操作。 可免費下載 EDID Manager 2.0 軟件，以提供 EDID 編輯及創建定制的 EDID 文件。

EDID 管理器 (EDID Minder?) 自動地管理已連接設備之間的 EDID 通信 — EDID Minder 確保所有的信號源都能正常開機并可靠地輸出內容至顯示設備。

密鑰管理器 (Key Minder?) 持續地驗證 HDCP 標準，用于快速、可靠的切換 — Key Minder 在輸入和輸出設備之間驗證并保持持續的 HDCP 內容加密，確保在專業的視音頻環境中實現快速、可靠的切換，并允許將一路信號源同時分配至多個顯示設備。

自動色深管理 — 矩陣切換器可根據顯示設備的 EDID 信息自動地調整色深輸出，防止信號源與顯示設備之間的顏色兼容性問題。

HDMI 至 DVI 接口格式校正 — 自動對 HDMI 源信號格式進行校正，以匹配 DVI 顯示設備。

兼容 XTP 輸入和輸出板 — XTP Systems 提供了一套靈活的完整集成式信號切換和分配解決方案，確?？煽康芈酚啥喾N數字和模擬格式。

以太網擴展 — 可通過以太網直通端口提供集中的 10/100 以太網通信，以減少系統中所需的獨立網絡接口數量。以太網提供了與網絡或因特網之間的高速數據鏈接，可方便、快速地訪問網頁或其它網絡資源。

完整的數字信號路由 — 模擬信號先被數字化，再將可靠、更好的數字視頻信號發送至輸出終端。

HDMI 和 DVI 輸出板的每路輸出都能提供 +5 VDC、250 mA 的電源，為外圍設備供電 — 通過板卡的數字輸出端口供電，無需為連接的外圍設備單獨提供電源。

每路數字輸入具有自動電纜均衡功能 — 電纜輸入均衡功能可優化所有輸入信號的性能，確保 XTP Systems 通過雙絞線架構提供更原始的圖像質量。

自動輸出時鐘恢復 — 重整和恢復每路數字視頻信號輸出的時序，消除高頻抖動以確保實現可靠的長距離電纜傳輸。

通過 RS-232 或以太網進行 HDCP 驗證和信號存在確認 — 為每路數字視頻輸入和輸出提供實時的 HDCP 狀態驗證。這就允許通過 RS-232/RS-422 或以太網來進行簡單、快速和便捷的信號識別及 HDCP 驗證，從而向系統操作員或服務臺支持人員提供有價值的反饋信息。

HDCP 可視確認 — 當處理 HDCP 加密的內容時，如果視頻輸出連接至一個不符合 HDCP 標準的顯示設備，圖像解析度轉換器即會輸出一個全屏的綠色信號，可以從視覺上立刻確認被保護內容無法顯示在此顯示設備上

音頻輸入增益及衰減 — 可對每路模擬音頻輸入的增益或衰減級別進行設定，以消除在信號源切換時產生的顯著音量差異。

輸出屏蔽控制 — 隨時對一路或所有輸出進行屏蔽。除了將音頻、視頻或兩者都靜音外，設備還可對視頻和同步信號進行屏蔽，使投影機或平板顯示器自動進入待機模式，節省了電量并延長了燈泡或面板的使用壽命。

音頻輸出音量調整 — 可通過前面板或串行控制對每個通道的音頻輸出進行動態調整，從而消除許多系統設計中音頻前置放大器的需要。

以太網監視和控制 — 設計符合專業視音頻環境的要求，以太網控制使用標準的 TCP/IP 協議，通過局域網、廣域網或互聯網提供主動的監視和系統管理。以太網控制提供遠程的輸入/輸出關聯選擇、音頻輸入和輸出音量的調節和控制以及系統診斷功能。

用于設置和校準的帶或不帶音頻的內部彩條測試圖案

可選的冗余電源 — XTP II CrossPoint 1600 提供了可選的冗余電源，可在電源的穩定性至關重要的關鍵任務應用環境中連續使用。

三色背光按鍵 — 可定制標簽的按鍵，易于識別。按鍵可按照不同的功能分別顯示為紅色、綠色或琥珀色，便于在光線較暗的環境下使用。

QS FPC? - 快速切換前面板控制器 — 為每路輸入和輸出提供單獨的按鍵，使操作更為簡單、直觀。

全局預設 — 常用的輸入/輸出配置可以被保存，并通過前面板、串行或以太網控制來重新調用?？梢允褂眠@一省時的特性來對輸入/輸出配置進行設置并將其保存在內存中，以供將來使用。

查看輸入/輸出模式 — 用戶可以輕松地查看輸入和輸出的當前連接狀態。

前面板配置端口 — 可方便地進行配置，無需使用矩陣切換器的后面板。

前面板安全鎖定 — 防止不安全的環境下未經授權的使用。在鎖定模式下，需要一個特殊的按鍵組合才能通過前面板控制器來操作切換器。

可選的遠程控制面板 — 可選的 MKP 2000 和 MKP 3000 XY 遠程控制面板能夠在遠端位置靈活地控制矩陣切換器。

可機架安裝的 5U 高、全機架寬金屬機箱

內置 Extron Everlast? 電源 — 該通用型電源具有經驗證的高可靠性和低功耗，能夠降低運行成本

Extron Everlast 電源可享受 7 年部件及人工保修
